Canvas绘图示例
什么是 HTML Canvas
HTML <canvas> 元素是 HTML5 新增的一个绘图标签，它提供了一个可以通过 JavaScript 绘制图形的区域。Canvas 本质上是一个位图画布，允许开发者通过脚本（通常是 JavaScript）动态渲染图形、图表、动画等内容。
基本语法
1<canvas id="myCanvas" width="200" height="100"></canvas>
Canvas 的主要特性
- 动态绘图能力：可以在网页上实时绘制各种图形
- 像素级操作：可以对画布上的每个像素进行精确控制
- 无插件：不需要任何额外插件，原生支持在现代浏览器中
- 丰富的 API：提供了丰富的绘图方法和属性
基本使用步骤
-
获取 Canvas 元素：
1const canvas = document.getElementById('myCanvas'); -
获取绘图上下文：
1const ctx = canvas.getContext('2d'); -
开始绘图：
1ctx.fillStyle = 'red'; 2ctx.fillRect(10, 10, 150, 80);
常用绘图方法
绘制矩形
fillRect(x, y, width, height)- 绘制填充矩形strokeRect(x, y, width, height)- 绘制矩形边框clearRect(x, y, width, height)- 清除指定矩形区域
绘制路径
beginPath()- 开始新路径moveTo(x, y)- 移动画笔到指定位置lineTo(x, y)- 绘制直线到指定位置arc(x, y, radius, startAngle, endAngle, anticlockwise)- 绘制圆弧closePath()- 闭合路径fill()- 填充路径stroke()- 描边路径
文本绘制
fillText(text, x, y)- 绘制填充文本strokeText(text, x, y)- 绘制文本轮廓
样式控制
-
颜色：
1ctx.fillStyle = 'blue'; // 设置填充颜色 2ctx.strokeStyle = '#FF0000'; // 设置描边颜色 -
线条样式：
1ctx.lineWidth = 5; // 设置线条宽度 2ctx.lineCap = 'round'; // 设置线条末端样式 3ctx.lineJoin = 'bevel'; // 设置线条连接处样式
应用场景
- 数据可视化：绘制各种图表（柱状图、折线图、饼图等）
- 游戏开发：开发2D网页游戏
- 图像处理：实现滤镜、裁剪等图像处理功能
- 动画效果：创建各种动态效果
- 交互式绘图：实现画板、签名板等功能
性能优化建议
- 尽量减少不必要的画布重绘
- 对于复杂的静态图形，可以考虑先绘制到离屏canvas
- 合理使用
requestAnimationFrame进行动画绘制 - 对于大量相似图形，考虑使用路径批量绘制而非单独绘制
浏览器兼容性
现代浏览器（Chrome、Firefox、Safari、Edge等）都良好支持Canvas。对于IE9以下版本，可以使用兼容库如excanvas.js。

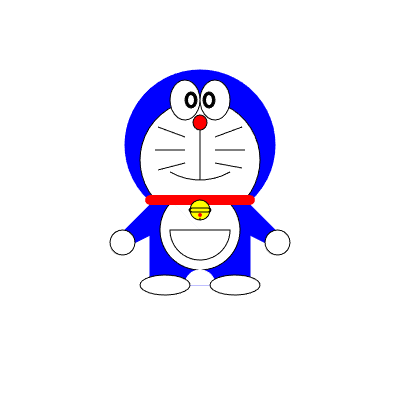

示例：画一个哆啦A梦
1<!DOCTYPE html> 2<html lang="zh"> 3<head> 4 <meta charset="UTF-8"> 5 <meta name="viewport" content="width=device-width, initial-scale=1.0"> 6 <title>Canvas 哆啦A梦</title> 7 <style> 8 body { 9 background: #f0f0f0; 10 display: flex; 11 justify-content: center; 12 align-items: center; 13 min-height: 100vh; 14 margin: 0; 15 } 16 canvas { 17 display: block; 18 border: 1px solid #ccc; 19 background: white; 20 box-shadow: 0 5px 15px rgba(0,0,0,0.2); 21 } 22 </style> 23</head> 24<body> 25 <canvas id="doraemonCanvas" width="400" height="400"></canvas> 26 <script> 27 (function() { 28 const canvas = document.getElementById('doraemonCanvas'); 29 const ctx = canvas.getContext('2d'); 30 31 // 辅助函数：将 tkinter 的 create_oval(矩形坐标) 转换为 canvas 椭圆 32 function drawOvalFromRect(x1, y1, x2, y2, fill, outline = 'black', lineWidth = 1) { 33 const cx = (x1 + x2) / 2; 34 const cy = (y1 + y2) / 2; 35 const rx = (x2 - x1) / 2; 36 const ry = (y2 - y1) / 2; 37 ctx.beginPath(); 38 ctx.ellipse(cx, cy, rx, ry, 0, 0, Math.PI * 2); 39 ctx.fillStyle = fill; 40 ctx.fill(); 41 if (outline) { 42 ctx.strokeStyle = outline; 43 ctx.lineWidth = lineWidth; 44 ctx.stroke(); 45 } 46 } 47 48 // 辅助函数：绘制 tkinter 的 chord 弧（填充扇形） 49 function drawChordFromRect(x1, y1, x2, y2, startAngleDeg, extentDeg, fill, outline = 'black') { 50 const cx = (x1 + x2) / 2; 51 const cy = (y1 + y2) / 2; 52 const rx = (x2 - x1) / 2; 53 const ry = (y2 - y1) / 2; 54 const startRad = startAngleDeg * Math.PI / 180; 55 const endRad = (startAngleDeg + extentDeg) * Math.PI / 180; 56 57 ctx.beginPath(); 58 ctx.moveTo(cx, cy); 59 // 计算弧起点 (相对于椭圆) 60 const startX = cx + rx * Math.cos(startRad); 61 const startY = cy + ry * Math.sin(startRad); 62 ctx.lineTo(startX, startY); 63 // 绘制椭圆弧 (使用 ellipse 的一段) 64 // 由于 canvas 没有直接绘制椭圆弧的简单方法，这里用缩放变换模拟 65 // 更简单的做法：保存上下文，缩放，画圆，再恢复 66 ctx.save(); 67 ctx.translate(cx, cy); 68 ctx.scale(1, ry / rx); // 将椭圆变为圆 (rx 方向不变，y 方向缩放) 69 ctx.beginPath(); 70 ctx.moveTo(0, 0); 71 ctx.lineTo(Math.cos(startRad) * rx, Math.sin(startRad) * rx * (rx / ry)); // 需要调整 72 // 这种方法太复杂，改用参数方程直接画线 73 ctx.restore(); 74 75 // 改用更直接的方法：用很多小线段逼近椭圆弧 76 ctx.beginPath(); 77 ctx.moveTo(cx, cy); 78 const steps = 50; 79 for (let i = 0; i <= steps; i++) { 80 const t = i / steps; 81 const angle = startRad + t * (endRad - startRad); 82 const x = cx + rx * Math.cos(angle); 83 const y = cy + ry * Math.sin(angle); 84 if (i === 0) { 85 ctx.lineTo(x, y); 86 } else { 87 ctx.lineTo(x, y); 88 } 89 } 90 ctx.closePath(); 91 ctx.fillStyle = fill; 92 ctx.fill(); 93 if (outline) { 94 ctx.strokeStyle = outline; 95 ctx.lineWidth = 1; 96 ctx.stroke(); 97 } 98 } 99 100 // 清除画布 101 ctx.clearRect(0, 0, 400, 400); 102 103 // 大蓝脸 (圆脸) 104 drawOvalFromRect(125, 70, 275, 220, 'blue', 'blue', 1); 105 106 // 白色脸 107 drawOvalFromRect(140, 100, 260, 220, 'white', 'black', 1); 108 109 // 眼睛白色部分 (左眼和右眼) 110 drawOvalFromRect(200, 80, 230, 120, 'white', 'black', 1); // 右眼 (从角色视角) 111 drawOvalFromRect(170, 80, 200, 120, 'white', 'black', 1); // 左眼 112 113 // 黑色眼珠 114 drawOvalFromRect(203, 92, 215, 108, 'black', 'black', 1); // 右眼珠 115 drawOvalFromRect(185, 92, 197, 108, 'black', 'black', 1); // 左眼珠 116 117 // 眼睛高光 118 drawOvalFromRect(206, 95, 212, 105, 'white', null); // 右高光 (无边框) 119 drawOvalFromRect(188, 95, 194, 105, 'white', null); // 左高光 120 121 // 红色鼻子 122 drawOvalFromRect(193, 115, 207, 130, 'red', 'black', 1); 123 124 // 嘴巴弧线 (arc) 125 ctx.beginPath(); 126 ctx.arc(200, 120, 60, 60 * Math.PI / 180, 120 * Math.PI / 180); 127 ctx.strokeStyle = 'black'; 128 ctx.lineWidth = 1; 129 ctx.stroke(); 130 131 // 鼻子下的竖线 132 ctx.beginPath(); 133 ctx.moveTo(200, 130); 134 ctx.lineTo(200, 180); 135 ctx.strokeStyle = 'black'; 136 ctx.stroke(); 137 138 // 胡须 139 ctx.beginPath(); 140 // 上横须 141 ctx.moveTo(215, 150); ctx.lineTo(245, 150); 142 ctx.moveTo(155, 150); ctx.lineTo(185, 150); 143 // 斜须 144 ctx.moveTo(158, 127); ctx.lineTo(185, 137); 145 ctx.moveTo(215, 137); ctx.lineTo(242, 127); 146 ctx.moveTo(158, 170); ctx.lineTo(185, 163); 147 ctx.moveTo(215, 163); ctx.lineTo(242, 168); 148 ctx.strokeStyle = 'black'; 149 ctx.stroke(); 150 151 // 身体矩形 (蓝色) 152 ctx.fillStyle = 'blue'; 153 ctx.strokeStyle = 'blue'; 154 ctx.lineWidth = 1; 155 ctx.fillRect(150, 200, 100, 85); // 150->250, 200->285 156 ctx.strokeRect(150, 200, 100, 85); 157 158 // 白色肚皮 (chord 弧) (160,190,240,270) start=135 extent=270 159 // 使用自定义函数绘制扇形填充 160 // 为了简化，我们使用路径手动绘制扇形 161 const cx1 = (160 + 240) / 2; // 200 162 const cy1 = (190 + 270) / 2; // 230 163 const rx1 = (240 - 160) / 2; // 40 164 const ry1 = (270 - 190) / 2; // 40 165 const start1 = -45 * Math.PI / 180; 166 const end1 = (-45 + 270) * Math.PI / 180; // 405° 相当于 45° 167 ctx.beginPath(); 168 ctx.moveTo(cx1, cy1); 169 const steps = 50; 170 for (let i = 0; i <= steps; i++) { 171 const t = i / steps; 172 const angle = start1 + t * (end1 - start1); 173 const x = cx1 + rx1 * Math.cos(angle); 174 const y = cy1 + ry1 * Math.sin(angle); 175 ctx.lineTo(x, y); 176 } 177 ctx.closePath(); 178 ctx.fillStyle = 'white'; 179 ctx.fill(); 180 ctx.strokeStyle = 'black'; 181 ctx.stroke(); 182 183 // 计算弧的起点 (start1 = -45° 对应 315°) 和终点 (end1 = 225°) 184 const startX = cx1 + rx1 * Math.cos(start1); 185 const startY = cy1 + ry1 * Math.sin(start1); 186 const endX = cx1 + rx1 * Math.cos(end1); 187 const endY = cy1 + ry1 * Math.sin(end1); 188 189 // 计算椭圆上顶点 (角度 90°) 190 const topX = cx1; // 90° 的余弦为0，所以 x = cx1 191 const topY = cy1; // 90° 的正弦为1，所以 y = cy1 + ry1 192 193 // 绘制填充三角形 194 ctx.beginPath(); 195 ctx.moveTo(startX, startY); 196 ctx.lineTo(endX, endY); 197 ctx.lineTo(topX, topY); 198 ctx.closePath(); 199 ctx.fillStyle = 'white'; // 与扇形颜色一致 200 ctx.fill(); 201 ctx.strokeStyle = 'white'; // 可选：添加黑色边框以保持风格 202 ctx.stroke(); 203 204 // 白色小弧线 (185,270,215,300) start=0 extent=180 205 const cx2 = (185 + 215) / 2; // 200 206 const cy2 = (270 + 300) / 2; // 285 207 const rx2 = (215 - 185) / 2; // 15 208 const ry2 = (300 - 270) / 2; // 15 209 const start2 = 180 * Math.PI / 180; 210 const end2 = 360 * Math.PI / 180; 211 ctx.beginPath(); 212 ctx.moveTo(cx2, cy2); 213 for (let i = 0; i <= steps; i++) { 214 const t = i / steps; 215 const angle = start2 + t * (end2 - start2); 216 const x = cx2 + rx2 * Math.cos(angle); 217 const y = cy2 + ry2 * Math.sin(angle); 218 ctx.lineTo(x, y); 219 } 220 ctx.closePath(); 221 ctx.fillStyle = 'white'; 222 ctx.fill(); 223 ctx.strokeStyle = 'white'; 224 ctx.stroke(); 225 226 227 // 两只脚 (白色椭圆) 228 drawOvalFromRect(140, 275, 190, 295, 'white', 'black', 1); 229 drawOvalFromRect(210, 275, 260, 295, 'white', 'black', 1); 230 231 // 手臂多边形 (左手) 232 ctx.beginPath(); 233 ctx.moveTo(150, 205); 234 ctx.lineTo(150, 235); 235 ctx.lineTo(120, 250); 236 ctx.lineTo(120, 235); 237 ctx.closePath(); 238 ctx.fillStyle = 'blue'; 239 ctx.fill(); 240 ctx.strokeStyle = 'blue'; 241 ctx.stroke(); 242 243 // 右手 244 ctx.beginPath(); 245 ctx.moveTo(250, 205); 246 ctx.lineTo(250, 235); 247 ctx.lineTo(280, 250); 248 ctx.lineTo(280, 235); 249 ctx.closePath(); 250 ctx.fillStyle = 'blue'; 251 ctx.fill(); 252 ctx.strokeStyle = 'blue'; 253 ctx.stroke(); 254 255 // 手掌圆形 256 drawOvalFromRect(110, 230, 135, 255, 'white', 'black', 1); 257 drawOvalFromRect(265, 230, 290, 255, 'white', 'black', 1); 258 259 // 红色项圈 (粗线) 260 ctx.beginPath(); 261 ctx.moveTo(150, 200); 262 ctx.lineTo(250, 200); 263 ctx.strokeStyle = 'red'; 264 ctx.lineWidth = 10; 265 ctx.lineCap = 'round'; 266 ctx.stroke(); 267 268 // 铃铛 269 // 黄色主体 270 drawOvalFromRect(190, 200, 210, 220, 'yellow', 'black', 1); 271 // 黑色粗线 272 ctx.beginPath(); 273 ctx.moveTo(191, 210); 274 ctx.lineTo(209, 210); 275 ctx.strokeStyle = 'black'; 276 ctx.lineWidth = 5; 277 ctx.lineCap = 'round'; 278 ctx.stroke(); 279 // 黄色细线 280 ctx.beginPath(); 281 ctx.moveTo(192, 210); 282 ctx.lineTo(208, 210); 283 ctx.strokeStyle = 'yellow'; 284 ctx.lineWidth = 3; 285 ctx.lineCap = 'round'; 286 ctx.stroke(); 287 // 小红点 288 drawOvalFromRect(198, 213, 202, 217, 'red', null); 289 // 小红点下的竖线 290 ctx.beginPath(); 291 ctx.moveTo(200, 218); 292 ctx.lineTo(200, 220); 293 ctx.strokeStyle = 'black'; 294 ctx.lineWidth = 1; 295 ctx.stroke(); 296 297 // 口袋弧线 (170,200,230,260) start=180 extent=180 298 const cx3 = (170 + 230) / 2; // 200 299 const cy3 = (200 + 260) / 2; // 230 300 const rx3 = (230 - 170) / 2; // 30 301 const ry3 = (260 - 200) / 2; // 30 302 const start3 = 0 * Math.PI / 180; 303 const end3 = 180 * Math.PI / 180; // 180+180=360 304 ctx.beginPath(); 305 ctx.moveTo(cx3, cy3); 306 for (let i = 0; i <= steps; i++) { 307 const t = i / steps; 308 const angle = start3 + t * (end3 - start3); 309 const x = cx3 + rx3 * Math.cos(angle); 310 const y = cy3 + ry3 * Math.sin(angle); 311 ctx.lineTo(x, y); 312 } 313 ctx.closePath(); 314 ctx.fillStyle = 'white'; 315 ctx.fill(); 316 ctx.strokeStyle = 'black'; 317 ctx.stroke(); 318 319 // 恢复线宽为默认，以免影响后续 (虽然没有了) 320 ctx.lineWidth = 1; 321 })(); 322 </script> 323</body> 324</html>
